УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Настроечный образец СО-1 из комплекта КОУ-2М

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Настроечный образец СО -1 предназначен для настройки и проверки основных параметров ультразвукового контроля.

Общие сведения

Настроечный образец СО -1 предназначен для настройки и проверки основных параметров ультразвукового костроля в соответствии с ГОСТ 14782-86 (не действует на территории Российской Федерации).

Технические характеристики

Название НО

Область
применения и

назначение

Параметры дефектов

Шероховатость рабочей
поверхности, мкм

Скорость распространения продо

льных УЗВ в образце, м/с

Материал

Диаметр, мм

Длина, мм

Глубина, мм

СО-1

Нефтегазовая,
химическая,
энергетическая,
машиностроительная промышленности, транспорт идр.,

предназначен для определения условной чувствительности, проверки разрешающей способности и погрешности глубиномера, используется с дефектоскопом:
УД3-71;

УД4-76;

УД4-86 и др.

2,0 (13отв. для опр. условной чувствительности и угла призмы)

-

20,0

Rа 2,5

2670±133

(при t=20±5°С);

2760±132

(при t= - 10°С);

2580±123

(при t= + 50°С).

ТОСП

(по ГОСТ 17622)

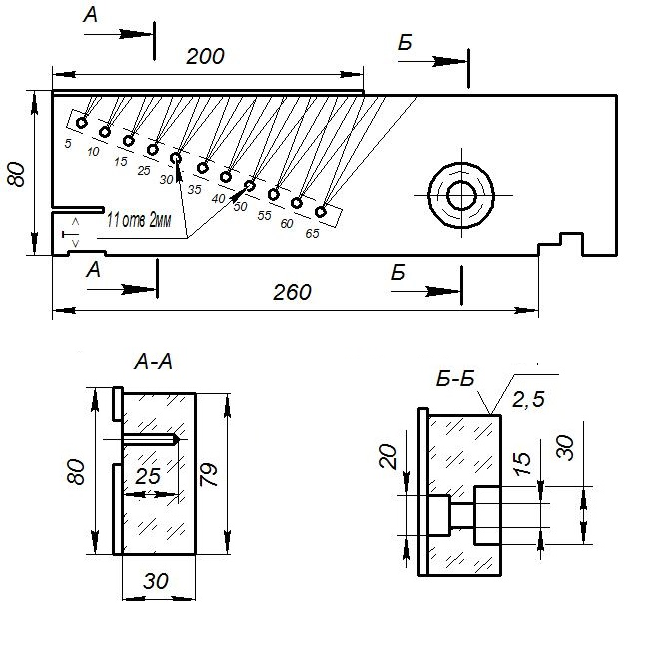

Рисунок – эскиз меры СО-1
