УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Настроечный образец V1

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Настроечный образец V1 Настроечный образец V1 предназначен для калибровки, настройки ультразвуковых дефектоскопов при ультразвуковом контроле качества сварных соединений, соответствует ISO 2400:2012 и ГОСТ Р 55724-2013.

Общие сведения

Настроечный образец V1 изготовлен в соответствии с ISO 2400:2012, ГОСТ Р 55724-2013. НО V1 применяют для настройки параметров развертки дефектоскопа, глубиномера, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности, определения точки выхода луча, стрелы и угла ввода преобразователя.

Технические характеристики

Название НО

Область
применения и

назначение

Параметры дефектов

Шероховатость рабочей
поверхно

сти, мкм

Скорость распростра

нения продольной УЗВ в образце, м/с

Примечание

Диаметр, мм

Глубина, мм

Ширина, мм

V1

Нефтегазовая,
химическая,
энергетическая,
машиностроительная промышленности, транспорт и др.,

предназначен для настройки дефектоскопа:

УД3-71;

УД4-76;

УД4-86 и др.

1,5

(сквозное цилиндрическое отверстие для проверки предельной чувствительно

сти)

25,0

-

Rа 2,5

592030

(для стали);

2670100

(для вставки)

блок изготовлен из стали;

вставка из полиметил-акрилате

50,0

(сквозное цилиндрическое отверстие для определения угла ввода луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности и разрешающей способности прямого ПЭП)

25,0

-

-

6,0

(паз для опреде

ления разрешающей способно

сти)

2,0

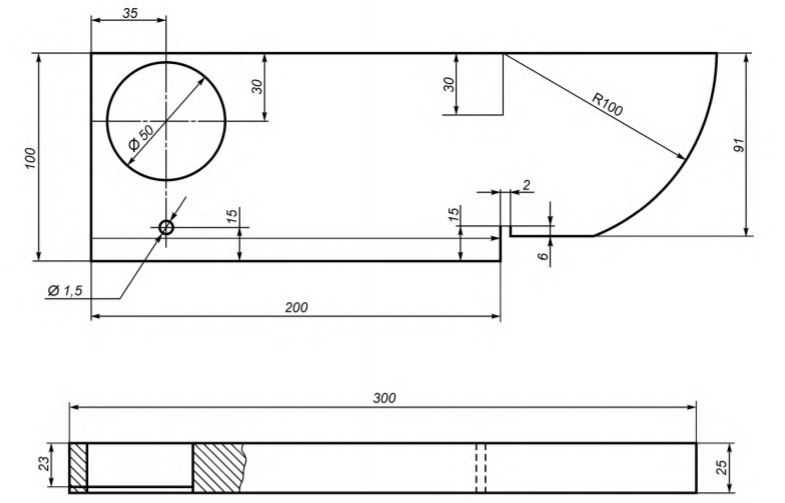

Рисунок – эскиз настроечного образца V1
