УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Отраслевой настроечный образец трубный, с угловыми отражателями типа «Зарубка»

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Отраслевой настроечный образец трубный, с угловыми отражателями типа «Зарубка»

Общие сведения

Настроечный образец типа «Зарубка» предназначен для определения длительности развертки, предельной чувствительности дефектоскопа, эквивалентных размеров дефектов при контроле наклонными преобразователями трубных изделий, гибов и т д. .

Технические характеристики

Название НО

Область
применения и

назначение

Размер зарубки* bxh, ммхмм

Шероховатость рабочей
поверхно

сти*, мкм

Скорость распространения продо

льных УЗВ в образце, м/с

Материал*

СОП типа «Зарубка»

трубная



Энергетический сектор, газоснабжения (газораспределение), горнорудная промышленность,

угольная промышленность, нефтяная и газовая промышленность, оборудование взрывопожароопасных и химически опасных производств, железнодорожный транспорт,

промышленное и гражданское строительство,

подъемные сооружения,

предназначен для определения длительности развертки, предельной чувствительности дефектоскопа, эквивалентных размеров дефектов при контроле наклонными преобразователями трубных изделий, используется с дефектоскопом:
УД3-71;

УД4-76;

УД4-86 и др.

2,0х0,8; 2,0х1,0; 2,0х1,5; 2,0х2,0; 2,5х2,0; 3,0х2,5

Rа 1,25

5900-6200

сталь

*- марка стали, габаритные размеры, размеры угловых отражателей, определяются потребителем при заказе (согласно нормативному документу на контроль)

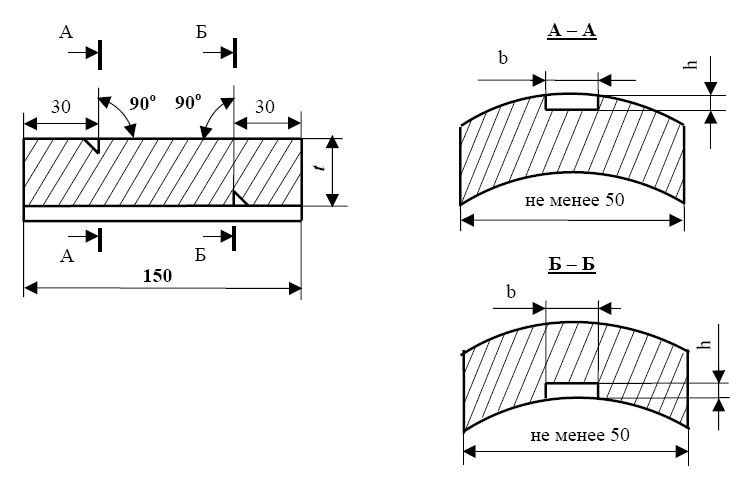

Рисунок – эскиз настроечного образца с угловыми отражателями типа «зарубка»
