УЛЬТРАЗВУКОВЫЕ НАСТРОЕЧНЫЕ ОБРАЗЦЫ

Мера СО-2 из комплекта КОУ-2М

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Мера (настроечный образец) СО -2 предназначена для настройки и проверки основных параметров ультразвукового контроля и соответствует ГОСТ Р 55724-2013.

Технические характеристики

Название меры

Область
применения и

назначение

Параметры дефектов

Шерохова

тость рабочей
поверхно

сти, мкм

Скорость распространения продо

льных УЗВ в образце, м/с

Материал

Диаметр, мм

Глубина, мм

СО-2


Нефтегазовая,
химическая,
энергетическая,
машиностроительная промышленности, транспорт идр.,

предназначен для определения условной чувствительности, мертвой зоны, погрешности глубиномера, угла  ввода луча, ширины основного лепестка диаграммы направленности, импульсного коэффициента преобразования, используется с дефектоскопом:
УД3-71;

УД4-76;

УД4-86;

УД4-94-ОКО-01 и др.

2,0

(2 сквозных цилиндрических отверстия, для проверки мертвой зоны)

30,0

Rа 2,5

590059

(при t=20±5°С)

сталь 20

6,0

(сквозное, боковое цилиндрическое отверстие для определения угла ввода луча, ширины основного лепестка диаграммы направленности, условной и предельной чувствительности)

30,0

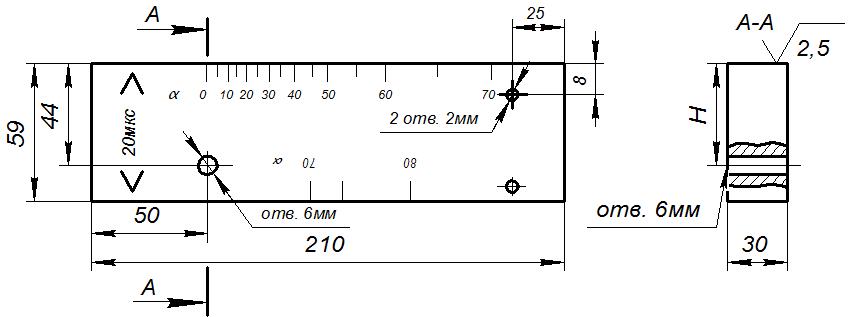

Рисунок – эскиз меры СО-2
